Де і як встановити антивандальний шафа? Пріоритетне місце установки антивандального комунікаційної шафи - технічний поверх будівлі (при відсутності технічного поверху - в підвалі). У разі відсутності технічного поверху в будівлі, розглянути можливість установки антивандального шафи (ТКД) в надбудові виходу на дах, або в існуючій вигородці перед виходом на дах. Місце встановлення повинно бути вказано в проекті. При установці в житлових будинках в проекті вказується під'їзд над (або під) яким необхідно провести установку боксу.
Бокс встановлюється на стіні, бажано несучої. При виборі місця установки боксу враховується матеріал, з якого складається стіна і його здатність навантаження.
Висота установки сейфа визначається його видом:
- з фронтальним доступом в підвальному приміщенні - не повинна перевищувати 1,5 метра по нижньому зрізу корпусу;
- з фронтальним доступом на технічному поверсі нижньому зрізу не повинна перевищувати 1,3 метра по корпусу;
- з фронтальним доступом на сходовій клітці - не менше 2,1 метра по нижньому зрізу корпусу.
Існують антивандальні шафи з фронтальним доступом:
- підвального типу;
- під'їзної типу.
Базова комплектація антивандального шафи (залежить від виробника):
- заземлення зсередини і зовні шафи;
- регульовані по глибині направляючі 19 ";
- можливість установки двох пар (передні і задні) напрямних для установки громіздкого 19-дюймового обладнання.
- підвищений клас захищеності: гнута двері особливої конструкції, захист від злому при спробі перепилювання петель, надійний замок з високим ступенем захисту.
Антивандальний шафа забезпечує захист від злому і спроби перепилювання петель за рахунок гнутих двері сейфового типу і надійного вбудованого замку.

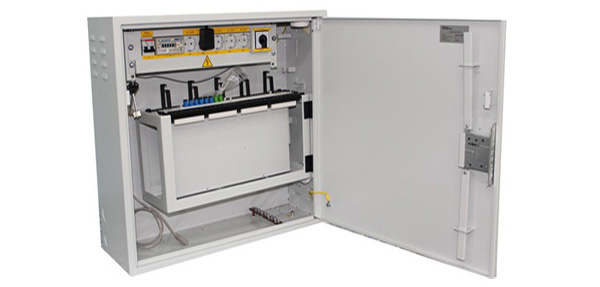

«Плоский» антивандальний шафа
Також, в будівництві мережі може застосовуватися другий тип антивандальних шаф - «Плоский». Даний тип шаф призначений для розміщення в них обладнання інтерактивних мереж: оптичного кросу, мультиплексора , Керованого комутатора, джерела безперебійного живлення, активного 19-ти дюймового обладнання і т.д.
Застосування поворотної рами забезпечило можливість установки обладнання глибиною до 300 мм в шафу глибиною 270 мм. Мала глибина шафи дозволяє встановлювати активне обладнання в приміщеннях з будь-якої стандартної шириною (включаючи сходові прольоти 5-ти поверхових будинків). Поворотна рама ємністю 5і передбачає зручність монтажу та обслуговування і дозволяє закріпити 19-ти дюймовий обладнання глибиною до 300 мм. На стінках шафи виконані спеціальні полиці для установки акумуляторів.
Шафа виготовлена з листової сталі товщиною 2 мм. Має посадочні місця для анкерного кріплення до стіни. У дверцята шафи встановлений сейфовий замок з ригельним механізмом, який закриває двері в трьох напрямках.
Кабельні вводи, організовані у верхній і нижній частинах шафи і забезпечує монтаж необхідної кількості кабелів. Покриття порошкове RAL 7032. Клас захисту IР31 (можливий IР54). Габаритні розміри ВхШхГ: 760х650х270.
Після монтажу рекомендується на дверцятах антивандального шафи розмістити маркування на якій повинна відображатися наступна інформація про власника та контактні дані.
Кріплення антивандального шафи (боксу)
Бокси кріпляться мінімум на трьох точках, бажано на чотирьох. Для кріплення на бетонні стіни необхідно використовувати анкерні болти діаметром 8-10 мм, довжиною не менше 100 мм.
Для кріплення до цегляних стін необхідно використовувати дюбель пластиковий 14x80 мм і болт-саморіз шестигранник 10x80. Забороняється використовувати монтажний пістолет для кріплення антивандальних шаф.
